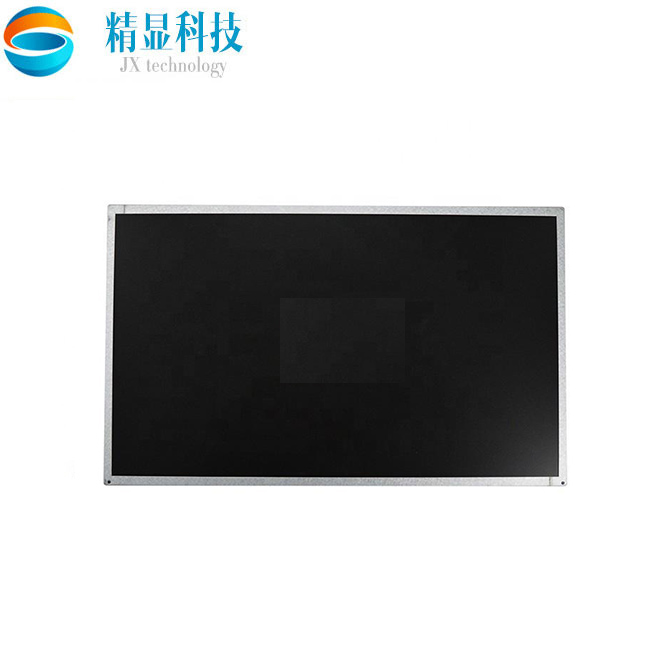

G215HAN01.0友达工业液晶屏 21.5寸全视角TFT屏

G215HAN01.0友达工业液晶屏 21.5寸全视角TFT屏

  • 品牌:友达
  • 尺寸:21.5寸
  • 型号:G215HAN01.0
  • 分辨率:1920*1080
  • 咨询热线:0131-31231976
  • 产品详情

  • 联系我们

一、友达21.5寸全视角液晶模组G215HAN01.0应用详情

基本信息:

制造商

友达(AUO)

型号

G215HAN01.0

类型

液晶模组     a-Si TFT-LCD

应用产品

工业,医疗影像,

对角尺寸

21.5”



应用环境:

工作温度

0 ~ 50 °C

存储温度

-20 ~ 50 °C

ROHS

ROHS

耐振动性



典型特征:

广色域,表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,信号端子倒装,宽屏


二、友达21.5寸全视角液晶模组G215HAN01.0结构详情

像素特征:

解析度

1920(RGB)×1080 , FHD

点间距

0.08265×0.24795 mm (H×V)

像素排列

RGB垂直条状

像素间距

0.24795×0.24795 mm (H×V)

结构尺寸:

显示区域

476.064(H) × 267.786(V) mm

开口区域

479.8(H) × 271.3(V)mm

外观尺寸

497.6(H) × 292.2(V)mm

外观厚度

18.2 (Max.) mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

16:9 (H:V)

风景肖像

风景模式

安装方式:

 Side mounting holes (4-M3) on left, right bezel

其它参数:

重量

2.10Kgs (Typ.)

表面处理

雾面,Hard coating (3H)


三、友达21.5寸全视角液晶模组G215HAN01.0光学详情


基本信息:

显示亮度

400 cd/m² (Typ.)

对比度

1000:1 (Typ.) (透射)

可视角度

89/89/89/89(Typ.)(CR≥10)

显示模式

AHVA,常黑显示,透射式

推荐视角

全视角

响应时间(ms)

14 (Typ.)(G to G)


色彩性能:

白色坐标

X:0.313; Y:0.329

支持颜色

16.7M (8-bit)

色域

72% NTSC (CIE1931)

亮度均匀性

1.18/1.25 (Typ./Max.)(9 points)


四、友达21.5寸全视角液晶模组G215HAN01.0电子详情

翻转扫描 :

No

刷新频率:

60Hz

功率消耗:

17.36W (Typ.)


五、友达21.5寸全视角液晶模组G215HAN01.0光源详情

光源特征: 光源类型 WLED 光源形状 7串 位置 侧入式光源
数量 14S5P 是否可换 - 灯管寿命 50K(Typ.)(Hours)
驱动电气: 电压输入  12.0V (Typ.) 电流输入 1.08A (Typ.)
功耗 12.96/14.3W (Typ./Max.)
接口特征: 类型 端子
灯管驱动: 含LED驱动器

六、友达21.5寸全视角液晶模组G215HAN01.0信号详情

信号系统 :

LVDS (2 ch, 8-bit)

信号逻辑电压

-

信号电气:

电压输入

5.0V(Typ.)

电流输入

0.88/1.06A (Typ./Max.)

功耗

4.4/4.84W (Typ./Max.)

接口特征:

类型

端子

位置

背面

端子详情:

品牌

型号

脚间距

脚数

数量

接口定义

航空电子

FI-XB30SRL-HF16

1.0 mm

30 pins

1 pcs

LVDS-30P2C8B-160A


七、友达21.5寸全视角液晶模组G215HAN01.0包装详情

包装箱 :

数量

重量

尺寸 (L×W×H)

7 pcs / 箱

18.0Kgs

580×275×385 mm
