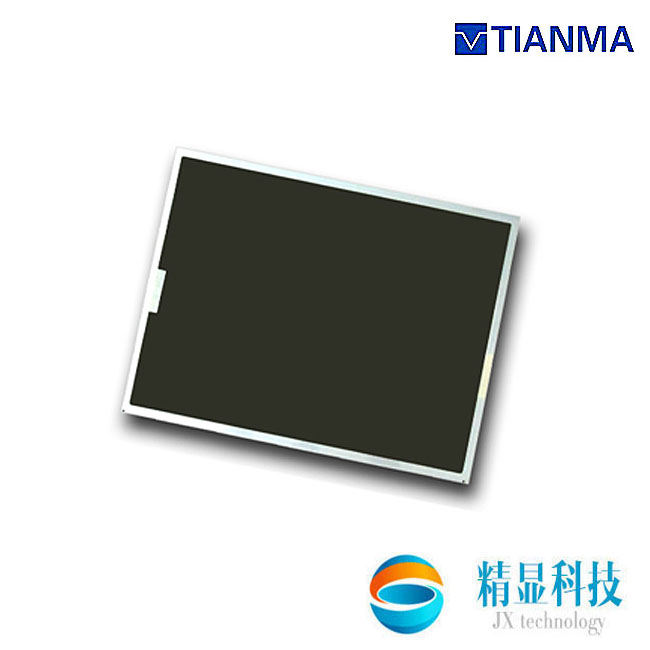

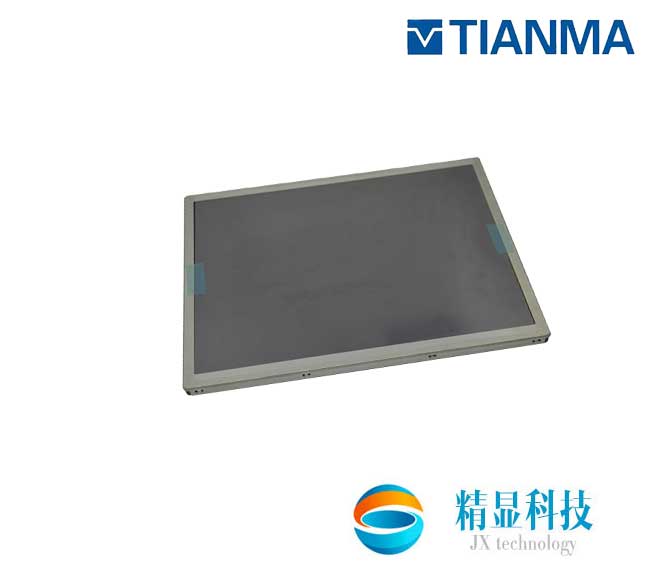

TM080TDHG01天马工业液晶屏 8寸高分辨率液晶屏

TM080TDHG01天马工业液晶屏 8寸高分辨率液晶屏

  • 品牌:天马
  • 尺寸:8寸
  • 型号:TM080TDHG01
  • 分辨率:1024*768
  • 咨询热线:0131-31231976
  • 产品详情

  • 联系我们

一:天马8寸工业液晶屏TM080TDHG01基本信息

品  牌 TIANMA
液晶屏型号 TM080TDHG01
工作温度 -20 ~ 70°C
存储温度 -30 ~ 80°C
当前生产状态 量产

二:天马8寸工业液晶屏TM080TDHG01结构特征
液晶屏尺寸 8英寸
点分辨率 1024(RGB)×768 , XGA
像素排列 RGB垂直条状
宽高比 4:3(宽:高)
点间距 0.05275×0.15825 mm(横*竖)
像素间距 0.15825×0.15825mm(横*竖)
面板重量 TBD
表面处理 Clear
显示区域 162.048(W)×121.536(H)mm(横*竖)
可视区域 164.65(W)×124.14(H)mm(横*竖)
外观尺寸 183(W)×141(H)  mm(横*竖)
外观尺寸 3.4±0.3 mm (厚度)
触摸屏

三:天马8寸工业液晶屏TM080TDHG01光学特征
显示模式 TN,常白显示,透射式
液晶屏亮度 400 cd/m2
对比度 700:1(Typ.) (透射)
显示颜色 262K/16.7M (6-bit / 6-bit + Dithering)
显示色域 50% NTSC (CIE1931)
响应时间 20 (Typ.)(Tr+Td) ms
可视角度 80/80/80/80 (Typ.)(CR≥10)(左/右/上/下)
最佳视角 10:30 o'clock
白色色度 Wx:0.308; Wy:0.325
白场变动 1.33/1.43 (Typ./Max.)(9 points)

四、天马8寸工业液晶屏TM080TDHG01发光系统
灯管位置 侧入式光源
光源类型 WLED
灯管数量 3S9P
灯管形状 阵列
光源寿命 30K(Typ.) (Hours)(小时)
单灯电压 9.0/9.9/10.5V (Min./Typ./Max.)
单灯电流 180mA (Typ.)
灯管总功率 1.782W (Typ.)
接口类型 包含在屏信号接口中
背光电路

五、天马8寸工业液晶屏TM080TDHG01信号接口
信号大类 Parallel RGB
信号小类 Parallel RGB (1ch, 6/8-bit)
面板电压 3.3/11.5/20.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)
逻辑电压 753mW (Typ.)
接口类型 FPC
接口脚距 0.5mm
接口数量 1pcs
接口脚数 40pins
 ● 补充说明:以上资料仅供参考,如有某项不准确,可以联系我们客服提供产品的规格资料,产品均以pdf规格为准。
