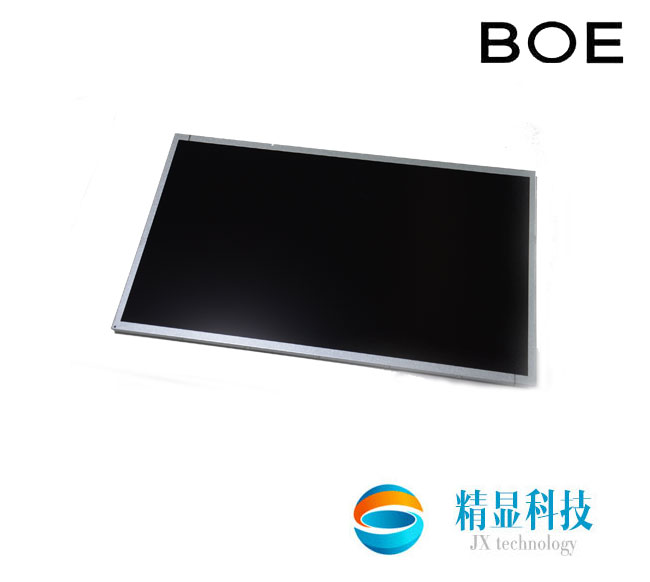

京东方 (BOE)推出的HR270WU1-200是一款27.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。HR270WU1-200的具体规格参数见如下表格。
| 京东方HR270WU1-200工业液晶屏 27寸医疗液晶屏 应用详情 | |||||||
|---|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京东方（BOE） | 面板型号 | HR270WU1-200 | |||
| 面板尺寸 | 27.0寸 | 面板应用 | 工业，医疗影像 | ||||
| 面板类型 |
a-Si TFT-LCD, 液晶模组
|
- | - | ||||
| 应用环境 | 工作温度 | 0 ~ 50 °C | 耐振动性 | 1.5G (14.7 m/s²) | |||
| 存储温度 | -20 ~ 60 °C | - | - | ||||
| 典型特征 | sRGB、高亮度、白光LED背光、端子正装、10位灰阶、表面雾面 | ||||||
| 京东方HR270WU1-200工业液晶屏 27寸医疗液晶屏 结构详情 | |||||||
| 像素特征 |
解析度
|
1920(RGB)×1080, FHD | 点间距 | 0.1038×0.3114 (H×V) | |||
| 像素布局 | RGB垂直条状 | 像素间距 | 0.3114×0.3114 (H×V) [81PPI] | ||||
| 结构尺寸 | 显示区域 | 597.888(H) × 336.312(V) | 开口区域 | 603.9(H) × 342.3(V) | |||
| 外观尺寸 | 630(H) × 368.2(V) | 外观厚度 |
10.3/15.7 (Typ./Max.)
|
||||
| 外观特征 | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 | |||
| 宽高比 | 16:9 (H:V) | - | - | ||||
| 安装孔位 | Side mounting holes (4-M3) on left, right bezel | ||||||
| 其它特征 | 重量 | 3.00Kgs (Typ.) | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |||
|
京东方HR270WU1-200工业液晶屏 27寸医疗液晶屏 光学详情
|
|||||||
| 基本信息 | 面板亮度 |
725 cd/m² (Typ.)
|
对比度 | 1000:1 (Typ.) (透射) | |||
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | ADS，常黑显示，透射式 | ||||
| 最佳角度 | 全视角 | 响应时间 | 14 (Typ.)(G to G) | ||||
| 色彩性能 |
白色坐标
|
Wx:0.313; Wy:0.329 | 支持颜色 | 1.07B (10-bit) | |||
| 色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) 亮度均匀性 = 最大值 / 最小值 | ||||
| 1931色域 | NTSC比值 | 75% | sRGB覆盖率 | 100% | |||
| Adobe RGB覆盖率 | 77% |
DCI-P3覆盖率
|
78% | ||||
| Rec.2020覆盖率 | 56% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 显示性能 |
室外可视性
|
是 | |||||
| 京东方HR270WU1-200工业液晶屏 27寸医疗液晶屏 电子详情 | |||||||
| 工作频率 | 60HZ | ||||||
| 翻转扫描 | NO | ||||||
| 功率消耗 | 49.5/53.7W (Typ./Max.) | ||||||
| 京东方液晶模组HR270WU1-200 光源详情 | |||||||
| 背光特征 | 灯管类型 | WLED | 灯管形状 | 4串×2端子 | |||
| 灯管寿命 | 30K (Min.) Hours | 数量 | 14S4P×2CN | ||||
| 位置 | 侧入式光源(顶部和底部) | - | - | ||||
| 接口特征 | 类型 | 端子 | 位置 | 背面 | |||
| 接口详情 | 品牌 | 型号 |
脚距
|
脚数 | 数量 | 脚定义 | |
| 恩得利 | 3707K-Q06N-08L | 1.0 mm | 6 pins | 2 pcs | BLE-6PINS-CCAACC | ||
| 光源驱动 | 无 | ||||||
| 京东方HR270WU1-200工业液晶屏 27寸医疗液晶屏 信号详情 | |||||||
| 信号系统 | LVDS (2 ch, 10-bit) | ||||||
| 信号电气 | 电压输入 |
5.0V (Typ.)
|
电流输入 | 1.3/1.6A (Typ./Max.) | |||
| 功耗 |
6.5/8.0W (Typ./Max.)
|
- | - | ||||
| 接口特征 | 类型 | 端子 |
位置
|
背面 | |||
| 端子详情 |
品牌
|
型号
|
脚间距 | 脚数 | 数量 | ||
| 宇宙 | IS050-C51B-C39-S | 0.5 mm | 51 pins | 1 pcs | |||
从上述表格的信息我们可以知道HR270WU1-200此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。
它的典型特征总结为:
sRGB，高亮度，白光LED背光，端子正装，10位灰阶，表面雾面， sRGB。基于它的特征推荐此型号应用于工业，医疗影像。
作为一款ADS，常黑显示，透射式液晶模组产品，HR270WU1-200可以提供725 cd/m²的显示亮度 1000:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)(左/右/上/下)的可视角度，最佳观看角度为全视角，它的响应时间为14 (Typ.)(G to G) ms。
由于每个像素点采用了10-bit灰阶信号，此产品可以显示1.07B颜色，其显示的色彩饱和度也达到了100% (sRGB)。背光方面此产品采用了14S4P×2CN WLED发光的侧入式光源(顶部和底部)，光源的使用寿命为30K小时，不含背光驱动。HR270WU1-200采用了LVDS (2 ch, 10-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果要了解更多光源京东方(boe)HR270WU1-200的相关采购信息以及规格书获取，可以联系今年会有限公司官网的工作人员。
