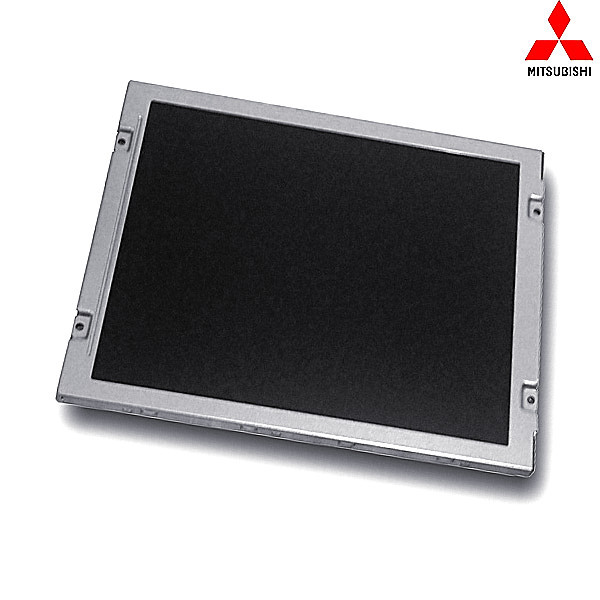

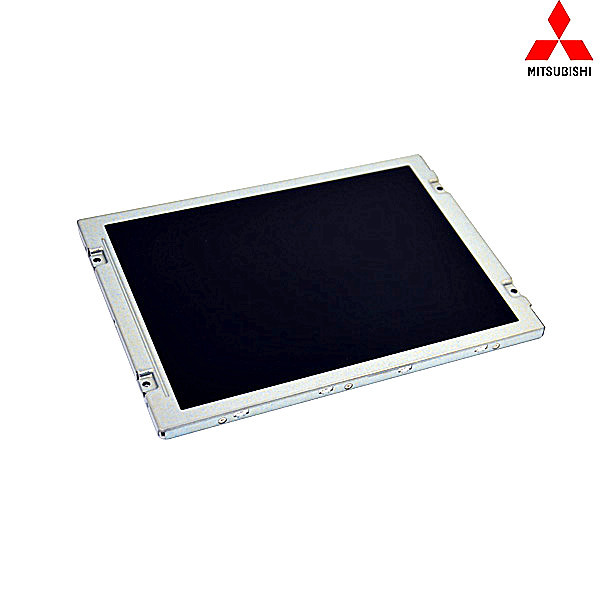

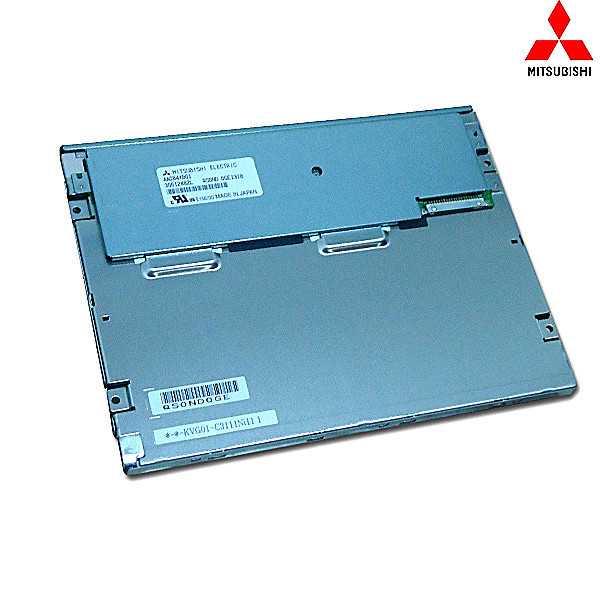

一：三菱6.5寸工业液晶屏AA065VD11基本信息
|
面板品牌 |
MITSUBISHI |
|
面板型号 |
AA065VD11 |
|
型号别名 |
T-55465D065J-LW-A-AAN |
|
工作温度 |
-30~80°C |
|
存储温度 |
-30~80°C |
|
面板类型 |
a-Si TFT-LCD, 液晶模组 |
二：三菱6.5寸工业液晶屏AA065VD11结构特征
|
液晶屏尺寸 |
6.5英寸 |
|
点分辨率 |
640（RGB)*480（QVGA） |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
4:3(宽:高） |
|
点间距 |
0.069×0.207mm（横*竖） |
|
像素间距 |
0.207×0.207mm（横*竖） |
|
面板重量 |
185g（Typ.） |
|
表面处理 |
雾面，Hard coating（3H） |
|
显示区域 |
132.48(H) × 99.36(V)mm (横*竖) |
|
可视区域 |
135.5(H) × 102.4(V) mm (横*竖) |
|
外观尺寸 |
154(H) × 121(V)mm (横*竖) |
|
外观尺寸 |
11.0 （Typ.） mm (厚度) |
|
触摸屏 |
无 |
三：三菱6.5寸工业液晶屏AA065VD11光学特征
|
显示模式 |
TN，常白显示，透射式 |
|
液晶屏亮度 |
1300cd/m2 (Typ.) |
|
对比度 |
600:1 (Typ.) (透射) |
|
显示颜色 |
262K (6-bit) |
|
显示色域 |
40% NTSC (CIE1931) |
|
响应时间 |
6/19(Typ.)(Tr/Td) (ms) |
|
可视角度 |
80/80/80/60 (Typ.)(CR≥10) (左/右/上/下) |
|
最佳视角 |
6点钟 |
|
白色色度 |
X:0.313;Y:0.329 |
|
白场变动 |
1.30（Max.）（5 points） |
四、三菱6.5寸工业液晶屏AA065VD11发光系统
|
灯管位置 |
侧入式光源(顶部) |
|
光源类型 |
WLED |
|
灯管数量 |
2 strings |
|
灯管形状 |
2串 |
|
光源寿命 |
100K(Min.)（小时） |
|
单灯电压 |
17.7/21.4V (Typ./Max.) |
|
单灯电流 |
90/100mA (Typ./Max.) |
|
脚间距 |
1.0 mm |
|
接口脚数 |
6 pins |
|
接口数量 |
1 pcs |
|
接口类型 |
端子 |
|
背光电路 |
无 |
五、三菱
6.5寸工业液晶屏AA065VD11信号接口
|
信号系统 |
CMOS (1 ch, 6-bit) |
|
面板电压 |
3.3V (Typ.)(VCC) |
|
面板电流 |
185/280mA(Typ./Max.)(ICC) |
|
接口类型 |
端子 |
|
接口脚距 |
1.0mm |
|
接口数量 |
1 pcs |
|
接口脚数 |
31 pins |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
