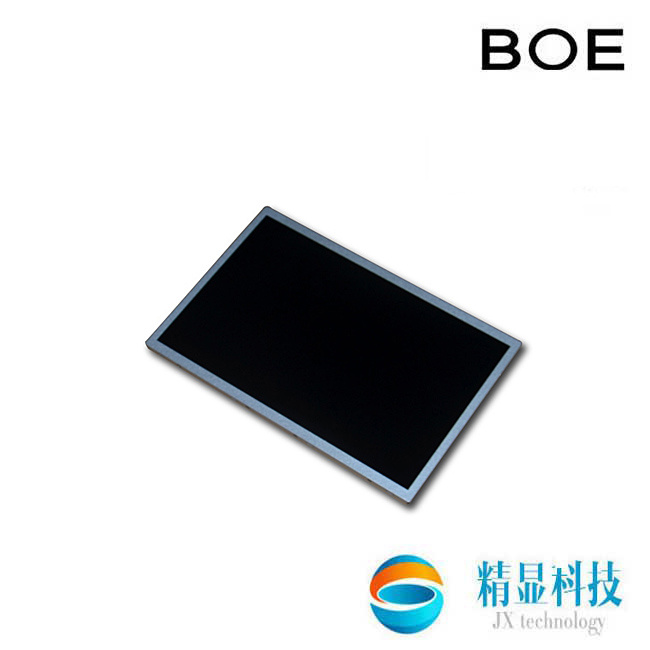

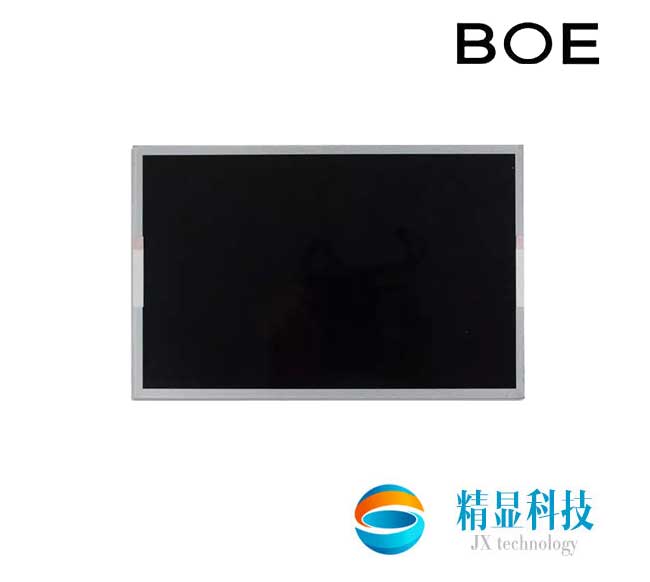

BA121S01-100京东方12.1寸800*600工业液晶屏，完全可替代友达12.1寸G121SN01 V4 ，参数和结构完全一样，可作为12.1寸液晶屏降低成本方案首选
一、京东方液晶模组BA121S01-100 应用详情
|
基本信息： |
面板品牌 | 京东方 | 面板型号 | BA121S01-100 |
| 面板尺寸 | 12.1英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
|
工作环境 |
工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS | |||
| 典型特征 : | 广视角，风景模式，白光LED背光，背光寿命大于5万小时，180°翻转显示 | |||
| 像素特征 | 像素数量 | 800(RGB)×600 , SVGA | 点间距 | 0.1025×0.3075 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.3075×0.3075 mm (H×V) | |
|
结构尺寸 |
显示区域 | 246×184.5 mm (H×V) | 可视区域 | 249.05×188.3 mm (H×V) |
| 外观尺寸 | 279×209 mm (H×V) | 外观厚度 | 5.73/9.3 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3 (H:V) | |||
| 安装孔位 : | Face mounting holes (4 pcs) on left, right bezel | |||
|
基本信息： |
面板亮度 | 400 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 最佳视角 | 12 o'clock | 反应时间 | 30 (Typ.)(Tr+Td) ms | |
|
色彩性能 |
白色色度 | - | 显示颜色 | 16.7M (8-bit) |
| 色域 | 55% NTSC (CIE1931) | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 工作频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) |
| 功率消耗 : | 6.7W (Typ.) |
| 驱动IC : | 已邦定 HX8245-C01 + HX8677-G |
| 时序控制 (T-CON) : | Embedded T-CON: HX8841 |
|
背光特征 |
灯管类型 | WLED | 数量 | - | 灯管寿命 | 50K(Min.) (Hours) |
| 是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 27.0/28.8V (Typ./Max.) | 电流输入 | 160mA (Typ.) | ||
| 功耗 | 4.32/4.61W (Typ./Max.) | |||||
| 接口特征 | 类型 | 端子 | ||||
| 灯管驱动 | 含LED驱动器 | |||||
| 接口详情 | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 恩得利 | 3808K-F05N-02R | 1.25mm | 5pins | 1pcs | ||
| 驱动电气 | 电压输入 | 12.0V (Typ.) | 电流输入 | -- | ||
| 信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
| 信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 340/390mA (Typ./Max.) | ||
| 接口特征 | 类型 | 端子 | 位置 | -- | ||
| 端子详情 | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 信盛精工 | MSB240420E | 1.25 | 20pins | 1pcs | LVDS-20P1C8B-080B | |
| 包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
| 25pcs/箱 | - | 580×400×285 mm |
