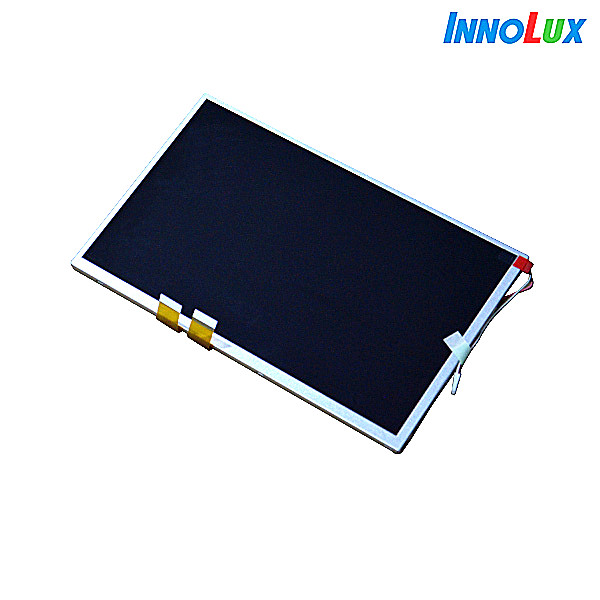

一：群创5寸工业液晶屏EJ050NA-01G 基本信息
|
面板品牌 |
群创（CHI MEI / INNOLUX） |
|
面板型号 |
EJ050NA-01G |
|
工作温度 |
-20~70°C |
|
存储温度 |
-30~80°C |
|
作业湿度 |
5-95 (%RH) |
|
保存湿度 |
5-95 (%RH) |
|
当前生产状态 |
量产中 |
二：群创5寸工业液晶屏EJ050NA-01G结构特征
|
液晶屏尺寸 |
5.0英寸 |
|
点分辨率 |
800（RGB)* 480（WVGA） |
|
像素密度 |
188PPI |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
15:9(宽:高） |
|
点间距 |
0.045*0.135mm（横*竖） |
|
像素间距 |
0.135*0.135mm（横*竖） |
|
面板重量 |
TBD |
|
显示区域 |
108.0×64.8mm (横*竖) |
|
可视区域 |
110.6×67.6mm(横*竖) |
|
外观尺寸 |
120.7×76.3mm (横*竖) |
|
外观尺寸 |
3.10±0.2 mm (厚度) |
|
触摸屏 |
无 |
三：群创5寸工业液晶屏EJ050NA-01G光学特征
|
显示模式 |
TN，常白显示，透射式 |
|
液晶屏亮度 |
350cd/m2 (Typ.)(此屏背光亮度可增加到1000nits) |
|
对比度 |
500:1 (Typ.) (透射) |
|
显示颜色 |
16.7M(8-bit ) |
|
显示色域 |
50% NTSC (CIE1931) |
|
响应时间 |
10/15(Typ.)(Tr/Td) (ms) |
|
可视角度 |
70/70/50/70(Typ.)(CR≥10) (左/右/上/下) |
|
最佳视角 |
6 点钟 |
|
白色色度 |
X:0.310;Y:0.330 |
|
白场变动 |
1.33/1.43(Typ./Max.)( 9points) |
四、群创5寸工业液晶屏EJ050NA-01G发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
灯管数量 |
7S2P |
|
灯管形状 |
陈列 |
|
光源寿命 |
20K(Min.)（小时） |
|
单灯电压 |
21.7±2.1V |
|
单灯电流 |
40±4mA |
|
灯管总功率 |
868mW (Typ.) |
|
接口类型 |
包含在屏信号接口中 |
|
背光电路 |
无 |
五、群创5寸工业液晶屏EJ050NA-01G信号接口
|
信号大类 |
Parallel RGB |
|
信号小类 |
Parallel RGB (1 ch, 8-bit) |
|
面板电压 |
3.3/10.4/16.0/-6.0V(Typ.)(DVDD/AVDD/VGH/VGL) |
|
面板电流 |
10.0/50.0/1.0/1.0mA(Typ.)(DIDD/AIDD/IGH/IGL) |
|
面板功率 |
0.223W |
|
信号电压 |
0≤VIL≤0.3DVDD; 0.7VDD≤VIH≤DVDD |
|
接口类型 |
FPC |
|
接口脚距 |
0.5mm |
|
接口数量 |
1 pcs |
|
接口脚数 |
50 pins |
