一、

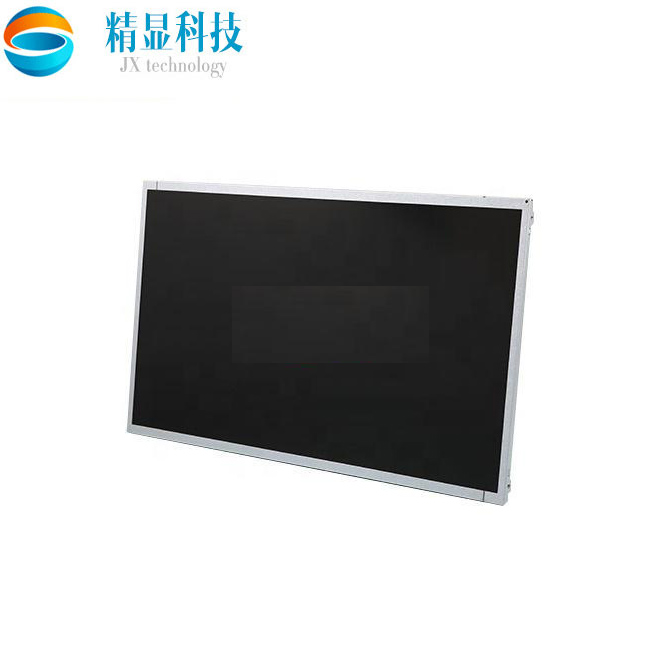

群创15.6寸工业
液晶模组G156HCE-L01 应用详情
基础信息： |
制造商 |
群创（奇美） |
型号 |
G156HCE-L01 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业 |
|
对角尺寸 |
15.6” |
|
|
|
应用环境： |
工作温度 |
-30 ~ 85 °C |
存储温度 |
-40 ~ 90 °C |
|
RoHS |
RoHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
典型特征： |
广色域，表面雾面，广视角， 风景模式，宽温，白光LED背光，背光寿命大于5万小时，宽屏 |
二、群创15.6寸工业液晶模组G156HCE-L01 结构详情
|
像素特征： |
解析度 |
1920(RGB)×1080 , FHD |
点间距 |
0.05975×0.17925 (H×V) mm |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.17925×0.17925 (H×V) mm |
|
结构尺寸 : |
显示区域 |
344.16(H) × 193.59(V) mm |
开口区域 |
347.06(H) × 196.49(V) mm |
|
外观尺寸 |
363.8(H) × 215.98(V) mm |
外观厚度 |
9.3±0.3mm |
|
外观特征： |
物理形状 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
|
安装方式 : |
Side mounting holes (4 pcs) on left, right bezel |
|
其它参数 : |
重量 |
1.05/1.09Kgs (Typ./Max.) |
表面处理 |
雾面，Hard coating (3H) |
三、群创15.6寸工业液晶模组G156HCE-L01 光学详情
基础信息： |
显示亮度 |
450 cd/m² (Typ.) |
对比度 |
800:1 (Typ.) (透射) |
|
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
显示模式 |
AAS，常黑显示，透射式 |
|
推荐视角 |
全视角 |
响应时间 |
13/12 (Typ.)(Tr/Td) ms |
|
色彩性能 : |
白色坐标 |
Wx:0.313; Wy:0.329 |
支持颜色 |
16.2M (6-bit + FRC) |
|
色域 |
73% NTSC (CIE1931) |
亮度均匀性 |
1.43 (Max.)(9 points) |
四、群创15.6寸工业液晶模组G156HCE-L01电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗: |
16W (Typ.) |
五、群创15.6寸工业液晶模组G156HCE-L01信号详情
|
信号电气： |
电压供应 |
3.3V (Typ.) |
电流供应 |
1.22/1.5A (Typ./Max.) |
|
功率消耗 |
4.0/5.0W (Typ./Max.) |
|
信号类型： |
LVDS (2 ch, 8-bit) |
|
接口特征： |
位置 |
- |
类型 |
端子 |
|
|
接口详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
|
I-PEX |
20455-040E-76 |
0.5 mm |
40 pins |
1pcs |
六、群创15.6寸工业液晶模组G156HCE-L01 光源详情
|
光源特征： |
光源类型 |
WLED |
数量 |
- |
光源寿命 |
50K(Min.) (Hours) |
|
是否可换 |
- |
形状 |
- |
光源位置 |
侧入式光源 |
|
接口特征： |
位置 |
- |
类型 |
端子 |
|
接口详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
|
瀚荃 |
CI4205M2HRP-NH |
1.25 mm |
5 pins |
1pcs |
|
光源驱动 : |
含LED驱动器 |
|
驱动电气 : |
电压供应 |
12.0±1.2V |
电流供应 |
1.0±0.2A |
|
功率消耗 |
12.0W (Typ.) |
七、群创15.6寸工业液晶模组G156HCE-L01 包装详情
|
包装箱： |
每箱数量 |
重量 |
包装箱尺寸 |
|
18 pcs / box |
21.5 Kgs |
465×362×314 mm (L×W×H) |
