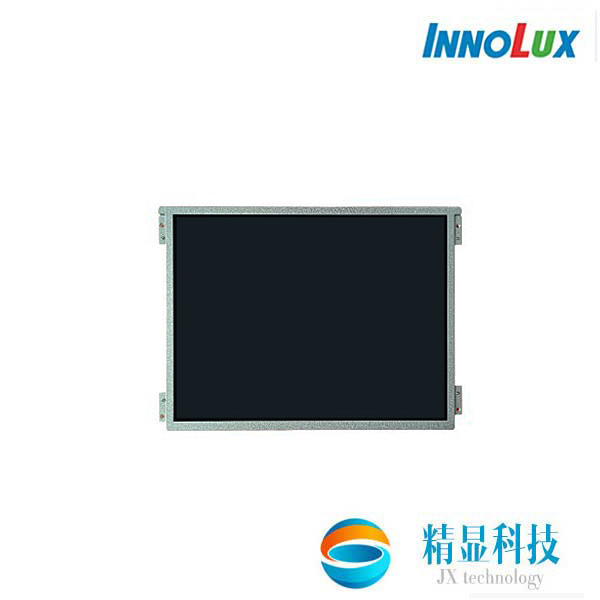

一：群创10.4寸工业液晶屏LSA40AT9001基本信息
|
面板品牌 |
奇美（CHI MEI / INNOLUX） |
|
面板型号 |
LSA40AT9001 |
|
工作温度 |
-10~50°C |
|
存储温度 |
-20~60°C |
|
作业湿度 |
5-95 (%RH) |
|
保存湿度 |
5-95 (%RH) |
|
当前生产状态 |
量产中 |
二：群创10.4寸工业液晶屏LSA40AT9001结构特征
|
液晶屏尺寸 |
10.4英寸 |
|
点分辨率 |
800（RGB)*600（SVGA） |
|
像素密度 |
96PPI |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
4:3(宽:高） |
|
点间距 |
0.088*0.264mm（横*竖） |
|
像素间距 |
0.264*0.264mm（横*竖） |
|
面板重量 |
379g（Typ.） |
|
表面处理 |
Hard coating（3H） |
|
显示区域 |
211.2×158.4mm (横*竖) |
|
可视区域 |
214.2×162.5 mm (横*竖) |
|
外观尺寸 |
228.4×175.4mm (横*竖) |
|
外观尺寸 |
5.9±0.3 mm (厚度) |
|
触摸屏 |
无 |
三：群创10.4寸工业液晶屏LSA40AT9001光学特征
|
显示模式 |
TN，常白显示，透射式 |
|
液晶屏亮度 |
250cd/m2 (Typ.)(此屏背光亮度可增加到1000nits) |
|
对比度 |
500:1 (Typ.) (透射) |
|
显示颜色 |
262K/16.2M (6-bit / 6-bit+Dithering) |
|
显示色域 |
50% NTSC (CIE1931) |
|
响应时间 |
10/15(Typ.)(Tr/Td) (ms) |
|
可视角度 |
70/70/50/60 (Typ.)(CR≥10) (左/右/上/下) |
|
最佳视角 |
6点钟 |
|
白色色度 |
X:0.310;Y:0.330 |
四、群创10.4寸工业液晶屏LSA40AT9001发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
灯管数量 |
3S12P |
|
灯管形状 |
阵列 |
|
光源寿命 |
20K(Min..)(小时) |
|
单灯电压 |
9.6/10.5V (Typ./Max.) |
|
单灯电流 |
240mA |
|
灯管总功率 |
2.3/2.52W (Typ. /Max.) |
|
接口类型 |
端子 |
|
背光电路 |
无 |
五、群创10.4寸工业液晶屏LSA40AT9001信号接口
|
信号大类 |
Parallel RGB |
|
信号小类 |
Parallel RGB (1 ch, 6/8-bit) |
|
面板电压 |
3.3/10.5V (Typ.)(VCC/AVDD) |
|
面板电流 |
6/40mA(Typ.)(ICC/AIDD) |
|
信号电压 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|
接口类型 |
FPC |
|
接口脚距 |
0.5mm |
|
接口数量 |
2 pcs |
|
接口脚数 |
60 pins |
