友达液晶模组P215HAN02.0 应用详情 |
|
面板品牌 |
友达 |
|
面板型号 |
P215HAN02.0 |
|
面板尺寸 |
21.5英寸 |
|
面板应用 |
数字标牌户外高亮 |
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|
工作温度 |
0 ~ 50 °C |
|
存储温度 |
-20 ~ 60 °C |
|
耐振动性 |
1.0G (9.8 m/s²) |
|
友达液晶模组P215HAN02.0 结构详情 |
|
像素数量 |
1920(RGB)×1080 , FHD |
|
点间距 |
0.08265×0.24795 mm (H×V) |
|
像素布局 |
RGB垂直条状 |
|
像素间距 |
0.24795×0.24795 mm (H×V) |
|
显示区域 |
476.064×267.786 mm (H×V) |
|
可视区域 |
480.7×271.8 mm (H×V) |
|
外观尺寸 |
501.1×292.2 mm (H×V) |
|
外观厚度 |
11.2/16.12 (Typ./Max.) mm |
|
外观形状 |
平面矩形 |
|
风景肖像 |
风景/肖像模式 |
|
宽高比 |
16:9 (H:V) |
|
重量 |
2.10 Kgs |
|
表面处理 |
雾面，Hard coating (3H) |
|
友达液晶模组P215HAN02.0 光学详情 |
|
面板亮度 |
1500 cd/m² (Typ.) |
|
对比度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
|
光学模式 |
AHVA，常黑显示，透射式 |
|
最佳视角 |
全视角 |
|
反应时间 |
25 (Typ.)(Tr+Td) (ms) |
|
白色色度 |
Wx:0.313; Wy:0.329 |
|
显示颜色 |
16.7M (8-bit) |
|
色温 |
6485K |
|
亮度变动 |
1.25/1.33 (Typ./Max.)(9 points) |
|
NTSC比值 |
73% |
|
sRGB覆盖率 |
95% |
|
Adobe RGB覆盖率 |
73% |
|
DCI-P3覆盖率 |
76% |
|
Rec.2020覆盖率 |
54% |
|
室外可视 |
是 |
|
友达液晶模组P215HAN02.0 电子详情 |
|
工作频率 |
60Hz |
|
翻转扫描 |
No |
|
功率消耗 |
38.1W (Typ.) |
|
友达液晶模组P215HAN02.0 背光详情 |
|
灯管类型 |
WLED |
|
灯管寿命 |
50K(Min.) (Hours) |
|
数量 |
4 strings × 2CN |
|
灯管形状 |
4串×2端子 |
|
位置 |
侧入式光源(顶部和底部) |
|
电压输入 |
91.8/95.2/109.3V (Min./Typ./Max.) |
|
电流输入 |
47/51mA (Typ./Max.) |
|
功耗 |
35.8W (Typ.) |
|
类型 |
端子 |
|
灯管驱动 |
无 |
|
友达液晶模组P215HAN02.0 信号详情 |
|
信号系统 |
LVDS (2 ch, 8-bit) |
|
电压输入 |
5.0V (Typ.) |
|
电流输入 |
0.46/0.55A (Typ./Max.) |
|
功耗 |
2.30/2.75W (Typ./Max.) |
|
类型 |
端子 |
|
免责声明 : 数据由电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！ |

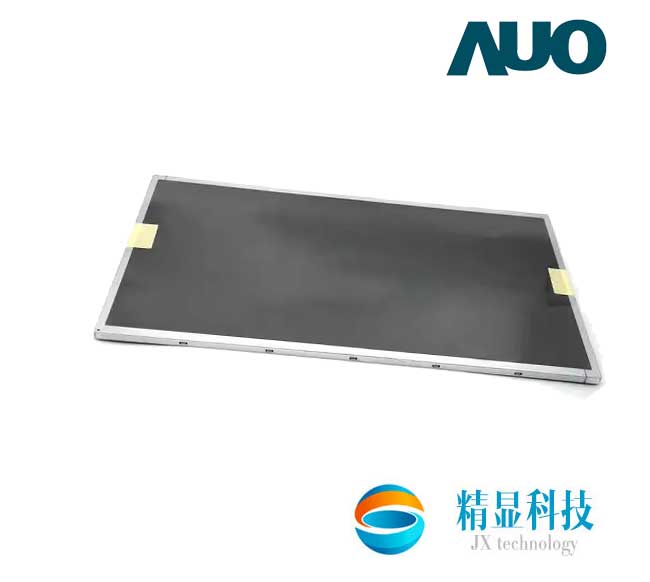

友达液晶显示屏P215HAN02.0是友达光电新推出的一款高亮度高分辨工控屏。采用a-Si TFT-LCD技术的21.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。
友达21.5寸超高亮户外显示屏P215HAN02.0的特点是：风景模式 / 肖像模式，超高亮度，白光LED背光，寿命大于5万小时，端子正装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。此型号适用于数字标牌，户外高亮。
