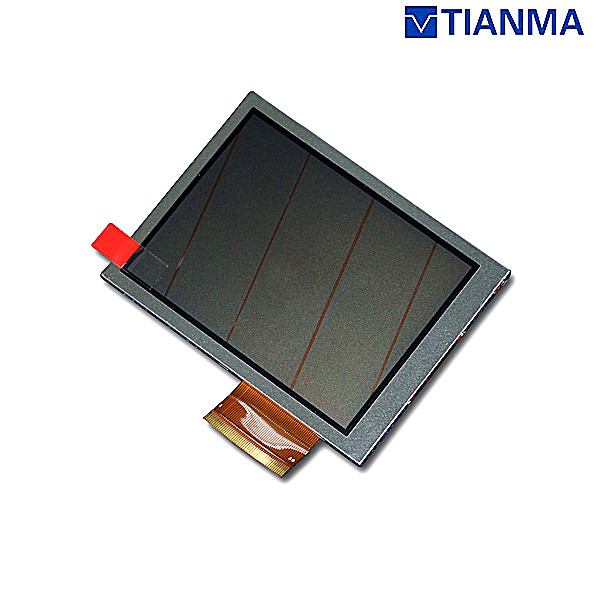

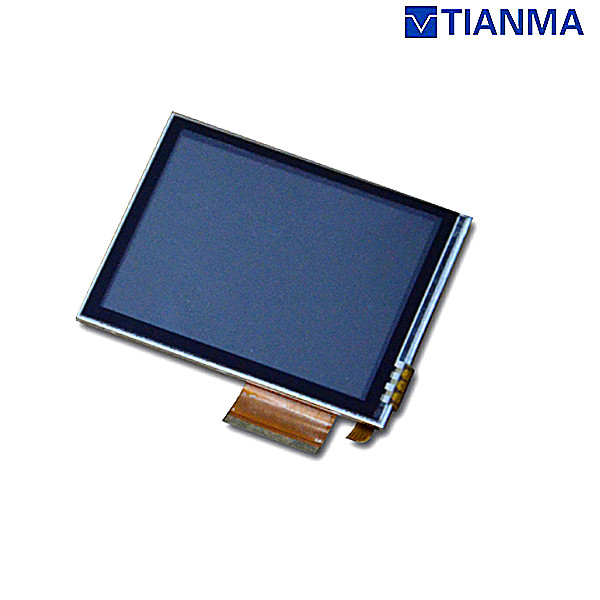

一：天马3.5寸工业液晶屏TM035HDHT1基本信息
|
品 牌 |
TIANMA |
|
液晶屏型号 |
TM035HDHT1 |
|
工作温度 |
-20 ~ 60°C |
|
存储温度 |
-30 ~ 70°C |
|
当前生产状态 |
量产中 |
二：天马3.5寸工业液晶屏TM035HDHT1结构特征
|
液晶屏尺寸 |
3.5英寸 |
|
点分辨率 |
240（RGB）*320(QVGA) |
|
像素密度 |
113PPI |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
3:4（宽:高） |
|
点间距 |
0.0745*0.2235mm（横*竖） |
|
像素间距 |
0.2235*0.2235mm（横*竖） |
|
液晶屏重量 |
33.5g（Max） |
|
表面处理 |
Hard coating |
|
显示区域 |
53.64*71.52mm（横*竖） |
|
可视区域 |
56.64*74.52mm（横*竖） |
|
外观尺寸 |
64.0*85.0 mm（横*竖） |
|
外观尺寸 |
2.93±0.3mm（厚度） |
|
触摸屏 |
无 |
三：天马3.5寸工业液晶屏TM035HDHT1光学特征
|
显示模式 |
TN，常见显示，透射式 |
|
液晶屏亮度 |
100 cd/m |
|
对比度 |
150:1 (Typ.) (透射) |
|
对比度 |
2.5:1(Typ.) (反射) |
|
显示颜色 |
262K (6-bit) |
|
响应时间 |
35(Typ.)(Tr+Td)(ms) |
|
可视角度 |
40/45/55/40 (Typ.)(CR≥10) (左/右/上/下) |
|
最佳视角 |
6点钟直视 |
|
白色色度 |
X:0.293; Y:0.307 |
|
阳光下可读性 |
Sunlight Readable |
四、天马3.5寸工业液晶屏TM035HDHT1发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
灯管数量 |
6S1P |
|
灯管形状 |
1串 |
|
光源寿命 |
10K(Min.)(小时） |
|
单灯电压 |
19.2V(Typ) |
|
单灯电流 |
20mW(Typ) |
|
灯管总功率 |
384mW(Typ) |
|
接口类型 |
包含在屏信号接口总 |
|
背光电路 |
无 |
五、天马3.5寸工业液晶屏TM035HDHT1信号接口
|
信号大类 |
Parallel RGB |
|
信号小类 |
Parallel RGB（1 ch，6-bit）+SPI |
|
液晶屏电压 |
2.8/15/-10V (Typ.)(VCC/VGH/VGL) |
|
信号电压 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|
接口类型 |
FPC |
|
接口脚距 |
0.5mm |
|
接口数量 |
1pcs |
|
接口脚数 |
50pins |
