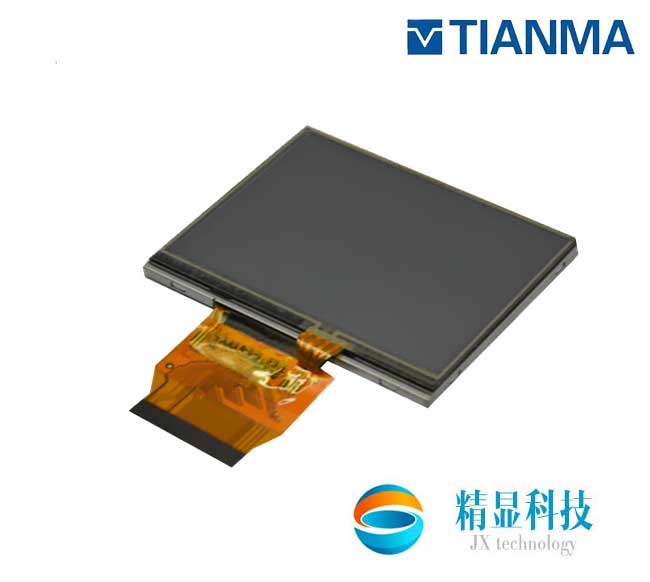

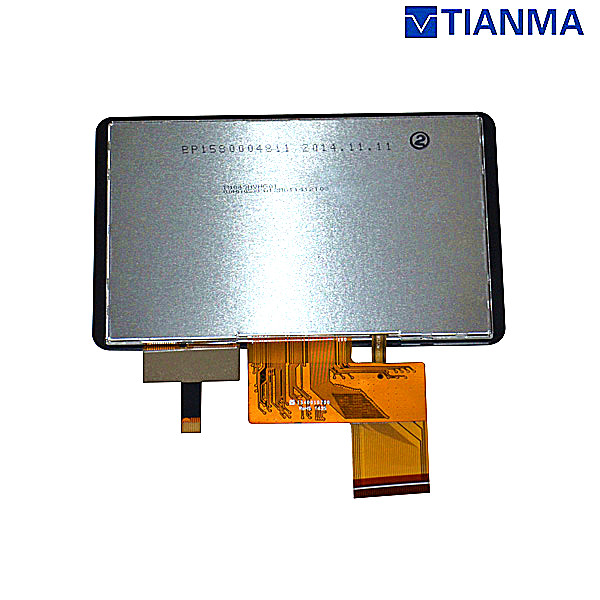

一：天马3.5寸工业液晶屏TM035KBH02基本信息
|
品 牌 |
TIANMA |
|
液晶屏型号 |
TM035KBH02 |
|
工作温度 |
-20 ~ 60°C |
|
存储温度 |
-30 ~ 70°C |
|
当前生产状态 |
量产中 |
二：天马3.5寸工业液晶屏TM035KBH02结构特征
|
液晶屏尺寸 |
3.5英寸 |
|
点分辨率 |
320（RGB）*240(QVGA) |
|
像素密度 |
115PPI |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
4:3（宽:高） |
|
点间距 |
0.073*0.219mm（横*竖） |
|
像素间距 |
0.219*0.219mm（横*竖） |
|
面板重量 |
40g（TYP.） |
|
表面处理 |
雾面，Hard coating (3H) |
|
显示区域 |
70.08*52.56mm（横*竖） |
|
可视区域 |
72.08*54.56mm（横*竖） |
|
外观尺寸 |
76.9*63.9 mm（横*竖） |
|
外观尺寸 |
4.0±0.20 mm (厚度) |
|
触摸屏 |
带触摸屏（4线电阻屏） |
三：天马3.5寸工业液晶屏TM035KBH02光学特征
|
显示模式 |
TN，常白显示，透射式 |
|
液晶屏亮度 |
350 cd/m |
|
对比度 |
500:1 (Typ.) (透射) |
|
显示颜色 |
16.7 (6-bit+Dithering) |
|
显示色域 |
50% NTSC (CIE1931) |
|
响应时间 |
25(Typ.)(Tr+Td)(ms) |
|
可视角度 |
70/70/60/70 (Typ.)(CR≥10) (左/右/上/下) |
|
最佳视角 |
12点钟直视 |
|
白色色度 |
X:0.280; Y:0.310 |
|
白场变动 |
1.25/1.33 (Typ./Max.)(9 points) |
四、天马3.5寸工业液晶屏TM035KBH02发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
灯管数量 |
6S1P |
|
灯管形状 |
1串 |
|
单灯电压 |
16.8/19.2/21.6V(Min./Typ./Max) |
|
单灯电流 |
20/25mA(Typ./Max) |
|
灯管总功率 |
384mW(Typ) |
|
接口类型 |
包含在屏信号接口中 |
|
背光电路 |
无 |
五、天马3.5寸工业液晶屏TM035KBH02信号接口
|
信号大类 |
Parallel /Serial |
|
信号小类 |
Parallel RGB（8/24 -bit）,CCIR601/656 |
|
液晶屏电压 |
3.3V(Typ.) |
|
液晶屏功率 |
35/50mW（Typ./Max.） |
|
信号电压 |
0≤VIL≤0.2VCC; 0.8VCC≤VIH≤VCC |
|
接口类型 |
FPC |
|
接口脚距 |
0.5mm |
|
接口数量 |
1pcs |
|
接口脚数 |
54pins |
