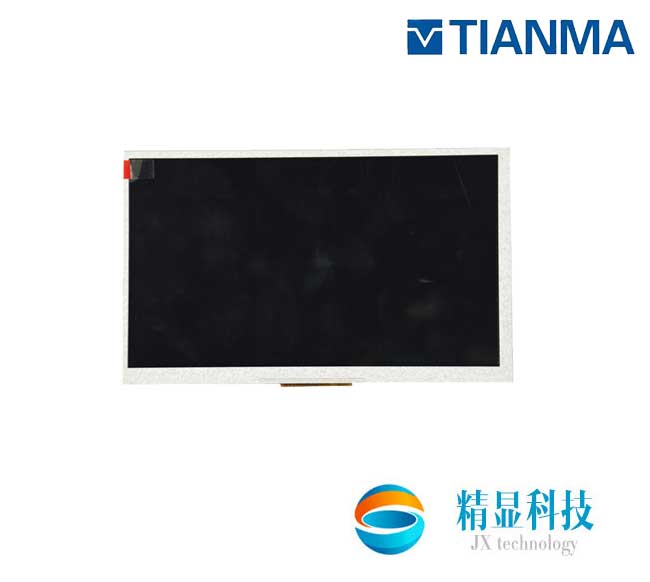

TM070JDHG34天马7寸液晶屏 1280*800分辨率医疗液晶屏幕 典型特征
高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，关于此款液晶屏的具体参数，见如下表格。
TM070JDHG34天马7寸液晶屏 1280*800分辨率医疗液晶屏幕 |
|||
| 品牌 | 天马 (TIANMA) | 型号 | TM070JDHG34 |
| 面板尺寸 | 7.0 寸 | 屏幕类型 | a-Si TFT-LCD, 液晶模组 |
| 像素数量 | 1280(RGB)×800 WXGA 217PPI | 像素排列 | RGB垂直条状 |
| 显示区域 | 149.76(横)×93.6(竖) mm | 可视区域 | - |
| 外观尺寸 | 161(横)×107(竖) mm | 表面处理 | Hard coating (3H) |
| 显示亮度 | 600 cd/m² (Typ.) | 对 比 度 | 800:1 (Typ.) (透射) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 工作模式 | SFT，常黑显示，透射式 |
| 推荐视角 | 全视角 | 反应时间 | 35 (Typ.)(Tr+Td) ms |
| 显示颜色 | 262K/16.7M , 50% NTSC | 光源类型 | WLED [6S5P] , 50K小时 , 含LED驱动器 |
| 面板重量 | 140g (Typ.) | 产品应用 | 工业、医疗、可视电话 |
| 工作频率 | 60Hz | 触摸功能 | 无触摸 |
| 信号接口 | 20 pins LVDS (1 ch, 6/8-bit) , 端子 | 驱屏电压 | 3.3V (Typ.) |
| 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
| *以上仅展示TM070JDHG34部分参数信息，仅供参考！如需了解完整参数信息，请联系客服获取型号规格书。 | |||
TM070JDHG34天马7寸液晶屏 1280*800分辨率医疗液晶屏幕 典型特征
1、TM070JDHG34是天马 (TIANMA)推出的一款7.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。
2、此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。
3、作为一款SFT，常黑显示，透射式液晶模组产品，TM070JDHG34可以提供600 cd/m²的显示亮度 800:1的透射对比度。
4、85/85/85/85 (Typ.)(CR≥10)(左/右/上/下)的可视角度，最佳观看角度为全视角，它的响应时间为35 (Typ.)(Tr+Td) ms。
5、由于每个像素点采用了6-bit / 8-bit灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (NTSC)。
6、背光方面此产品采用了6S5P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。
7、TM070JDHG34采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
上述就是关于TM070JDHG34的基本参数，基于它的特征推荐此型号应用于工业，医疗影像，可视电话。如需此型号的完整规格书，可咨询工作人员获取。
