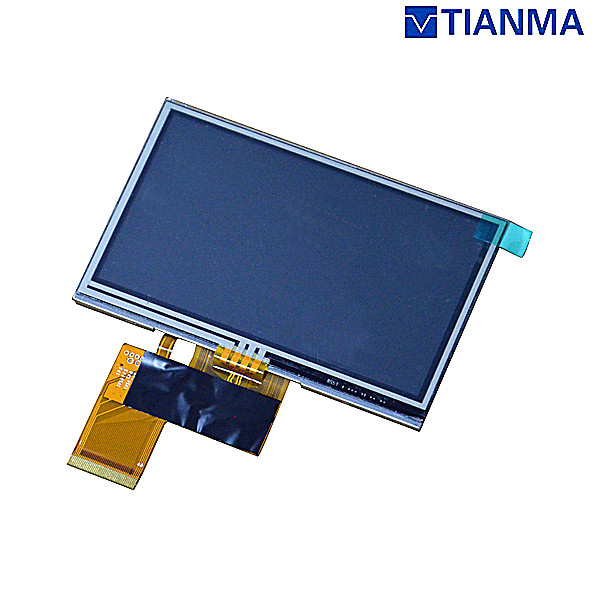

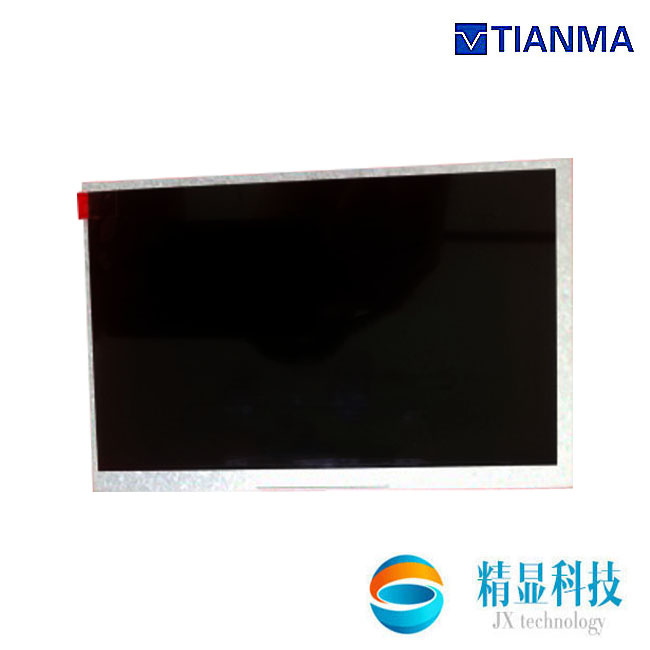

一：天马7寸工业液晶屏TM070RDH13基本信息
|
品 牌 |
TIANMA |
|
液晶屏型号 |
TM070RDH13 |
|
工作温度 |
-20 ~ 70°C |
|
存储温度 |
-30 ~ 80°C |
|
当前生产状态 |
量产中 |
二：天马7寸工业液晶屏TM070RDH13结构特征
|
液晶屏尺寸 |
7英寸 |
|
点分辨率 |
800（RGB）* 480(WSVGA) |
|
像素密度 |
134PPI |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
16:9（宽:高） |
|
点间距 |
0.0642*0.1790mm（横*竖） |
|
像素间距 |
0.1926*0.1790mm（横*竖） |
|
面板重量 |
160g |
|
表面处理 |
雾面 |
|
显示区域 |
154.08*85.92mm（横*竖） |
|
可视区域 |
157.08*89.39mm（横*竖） |
|
外观尺寸 |
164.9*100.0 mm（横*竖） |
|
外观尺寸 |
5.7±0.3 mm (厚度) |
|
触摸屏 |
无 |
三：天马7寸工业液晶屏TM070RDH13光学特征
|
显示模式 |
TN，常白显示，透射式 |
|
液晶屏亮度 |
250cd/m2(背光亮度可随意到1000nits) |
|
对比度 |
500:1 (Typ.) (透射) |
|
显示颜色 |
262K/16.7M(6-bit/6-bit+Dithering) |
|
显示色域 |
50% NTSC (CIE1931) |
|
响应时间 |
25(Typ.)(Tr+Td)(ms) |
|
可视角度 |
70/70/60/70 (Typ.)(CR≥10) (左/右/上/下) |
|
最佳视角 |
12点钟直视 |
|
白色色度 |
X:0.310;Y:0.330 |
|
白场变动 |
1.33/1.43 (Typ./Max.)(9 points) |
四、天马7寸工业液晶屏TM070RDH13发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
灯管数量 |
3S6P |
|
灯管形状 |
阵列 |
|
光源寿命 |
20K(Typ.)（小时） |
|
单灯电压 |
9.6±0.9V(Typ./Max) |
|
单灯电流 |
120mA(Typ.) |
|
灯管总功率 |
1.15W(Typ.) |
|
接口类型 |
包含在屏信号接口中 |
|
背光电路 |
无 |
五、天马7寸工业液晶屏TM070RDH13信号接口
|
信号大类 |
Parallel RGB |
|
信号小类 |
Parallel RGB (1ch, 8-bit) |
|
面板电压 |
3.3/10.4/16.0/-7.0V(Typ.)(DVDD/AVDD/VGH/VGL) |
|
接口类型 |
FPC |
|
接口脚距 |
0.5mm |
|
接口数量 |
1pcs |
|
接口脚数 |
50pins |
