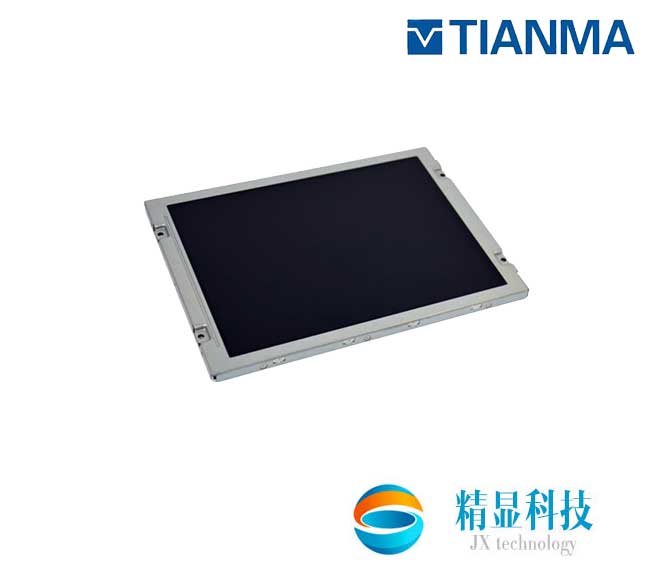

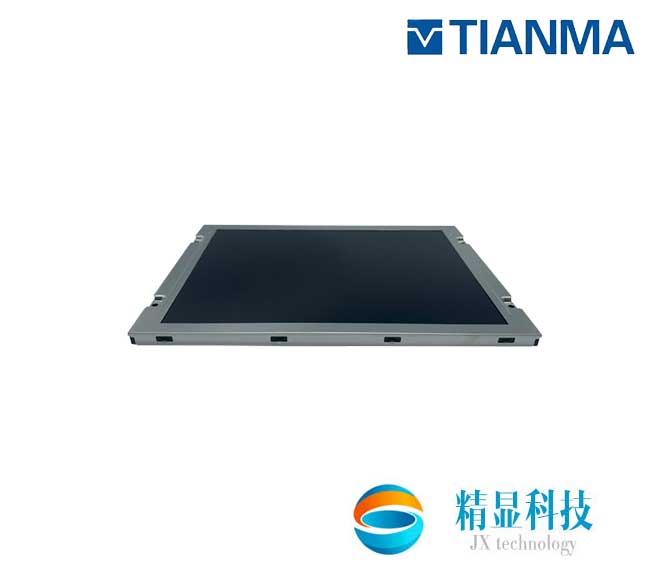

一、天马8.4寸液晶模组TM084SDHG01应用特征
基本信息 : |
制造商 |
天马 |
面板型号 |
TM084SDHG01 |
|
面板尺寸 |
8.4” |
面板应用 |
工业 |
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|
|
|
工作环境 : |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~ 80 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
- |
|
生产情况 : |
量产中 |
二、天马8.4寸液晶模组TM084SDHG01结构详情
|
像素特征 : |
像素数量 |
800(RGB)×600 ,SVGA |
点间距 |
0.071×0.213mm(W×H) |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.213×0.213mm(W×H) |
|
结构尺寸 : |
显示区域 |
170.4(W)×127.8(H) mm |
可视区域 |
173.8(W)×131.2(H) mm |
|
外观尺寸 |
203(W)×142.5(H) mm |
外观厚度 |
5.7±0.5 mm |
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
4:3(H:V) |
外观形状 |
- |
|
其它特征 : |
重量 |
- |
表面处理 |
雾面 |
三、天马8.4寸液晶模组TM084SDHG01光学详情
基本信息 : |
面板亮度 |
250 cd/m² (Typ.) |
对比度 |
500:1 (Typ.) (透射) |
|
可视角度 |
70/70/60/70 (Typ.)(CR≥10) |
光学模式 |
TN，常白显示，透射式 |
|
推荐视角 |
- |
反应时间 |
25 (Typ.)(Tr+Td) ms |
|
色彩性能 : |
白色色度 |
Wx:0.310; Wy:0.330 |
显示颜色 |
262K/16.7M (6-bit / 6-bit + Hi-FRC) |
|
色域 |
- |
亮度均匀性 |
1.33 (Typ.)(9 points) |
四、天马8.4寸液晶模组TM084SDHG01电子详情
|
工作频率 : |
60Hz |
|
翻转扫描 : |
翻转（水平/垂直） |
|
功率总耗 : |
- |
五、天马8.4寸液晶模组TM084SDHG01背光详情
|
背光特征 : |
灯管类型 |
WLED |
灯管寿命 |
50K(Typ.) (Hours) |
|
数量 |
- |
位置 |
侧入式光源 |
|
WLED驱动电气 : |
电压输入 |
12±0.5V |
电流输入 |
- |
|
功率消耗 |
- |
|
接口特征 : |
类型 |
端子 |
灯管驱动 |
含LED驱动器 |
六、天马8.4寸液晶模组TM084SDHG01信号详情
|
信号系统 : |
LVDS（1 ch,6/8-bit） |
|
信号电气： |
电压输入 |
3.3V (Typ.) |
电流输入 |
- |
|
功率消耗 |
- |
|
接口特征 : |
类型 |
端子 |
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
庆良 |
107A20-0021RA-G3-R |
1.0 mm |
20pins |
1 pcs |
LVDS-20P1C8B-140A |
七、天马8.4寸液晶模组TM084SDHG01包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
36 pcs / 箱 |
- |
544×365×250 mm
|
